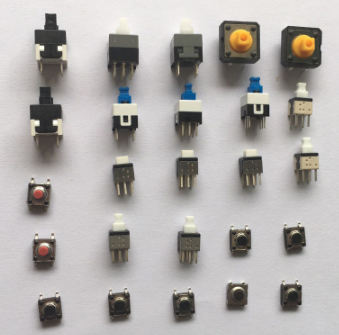

按鈕開關的類型 按鈕開關一般由按鈕帽、回位彈簧、橋式動觸頭、常閉靜觸頭、常開靜觸頭、支柱連桿、外殼等部件組成。按鈕開關用于許多電路中。現在讓我們學習一下按鈕開關的類型。

首先，打開按鈕開關嵌入并固定在配電盤、控制柜或控制臺的面板上，代碼為k。

第二，保護按鈕開關:帶有保護外殼，它可以防止內部按鈕部件受到機械損壞，也可以防止人們接觸帶電部件，代碼是h。

第三，防水按鈕開關:外殼密封，可防止雨水侵入，代號s

第四，防腐蝕按鈕開關:它可以防止化學工業腐蝕性氣體的入侵，代號為f。

第五，防爆按鈕開關:它可以用在含有爆炸性氣體和灰塵的地方，不會引起爆炸傳播，如煤礦和其他地方，代號是b。

第六，旋鈕式按鈕開關:用手柄旋轉操作觸點，有開和關兩個位置，一般安裝在面板上，代碼x。

七、鑰匙式按鈕開關:插入鑰匙旋轉操作，可防止誤操作或由專人操作，代碼為y。

第八，緊急按鈕開關:紅色的大蘑菇頭向外突出，用于在緊急情況下切斷電源，代號j或m。

第九，組合按鈕開關:多個按鈕組合，代號e。

十、聯鎖按鈕開關:多個觸點相互聯鎖，代碼為c

第十一、自持按鈕:按鈕配有自持電磁機構，主要用于發電廠、變電站或測試設備。操作員交換信號并發布指令等。一般是面板操作，代號是z

第十二，帶燈按鈕:按鈕配有信號燈，除發出操作指令外，還可作為信號指示。通常用在控制柜和控制臺的面板上，代碼為d。

按鈕開關結構圖 按鈕通常用于打開和關閉控制電路(在電流小的情況下)，以控制電機或其他電氣設備的運行。常用的按鈕包括洛杉磯和其他系列。

圖1示出了按鈕的輪廓和橫截面。按鈕的符號如表1所示。對于復合按鈕，當按下按鈕帽時，接下來的一對原來斷開的靜態觸點無源觸點連接到某個控制電路；而上部的一對靜態觸點打開以打開另一個控制電路。動作過程可以簡單概括為:按“1”和“2”，然后按“3”和“4”，釋放“3”和“4”，然后按“1”和“2”。

最初打開的觸點稱為移動觸點或常閉觸點。最初打開的觸點稱為移動觸點或常開觸點。
