脫扣器簡介 跳閘裝置是一種與斷路器機械連接的裝置，用于釋放夾持機構并自動斷開斷路器。其作用是當線路發生漏電或人身觸電時，流經零序電流互感器的電流矢量和不等于零，電壓在互感器二次線圈兩側產生，并由集成電路放大。達到設定值后，漏電跳閘裝置在0.1秒內切斷電源，起到電擊和漏電保護的作用。

釋放功能 脫扣器具有過載、開路、漏電、欠壓、過壓、不平衡、欠頻、過頻、反向功率、相序等保護功能。它還具有負荷監測、實時值測量、需求測量、諧波測量、測量表設置、維護、通信、去/去、區域選擇聯鎖、測試聯鎖、液晶界面顯示等功能。

脫扣器的分類 1.熱脫扣器

熱磁釋放提供磁保護和熱保護，這是過載保護。熱保護:當電流通過跳閘裝置時，熱元件產生熱量(直接熱電流直接通過雙金屬片)，雙金屬片受熱變形。當變形達到一定程度時，牽引桿受到撞擊，驅動機構切斷電路。一般來說，電路中使用熱磁脫扣器來提供短路和過載保護。只有電磁脫扣器用于某些特殊場合，以提供短路保護，而其他部件(如熱繼電器)提供過載保護。

2.電磁脫扣器

電磁脫扣器與受保護電路串聯。當正常電流流過電路時，電磁鐵產生的電磁力小于反作用力彈簧的拉力，銜鐵不會被電磁鐵吸引，斷路器工作正常。當電路發生短路故障時，電流超過正常電流的幾倍，電磁鐵產生的電磁力大于反作用力彈簧的作用力，銜鐵被電磁鐵吸引，推動自由脫扣機構，通過傳動機構釋放主觸頭。主觸點在斷路彈簧的作用下分別切斷電路，防止短路。

3、壓力損失跳閘裝置

失壓脫扣器并聯在斷路器的電源側，可以起到欠壓和零電壓保護的作用。當電源電壓正常時，拉動操作手柄，斷路器常開的輔助觸頭閉合，電磁鐵通電，銜鐵被電磁鐵吸引，自由脫扣機構將主觸頭鎖定在閉合位置，斷路器投入運行。當電源側被切斷或電源電壓過低時，電磁鐵產生的電磁力不足以克服反作用力彈簧的拉力，銜鐵被向上拉，自由脫扣機構被傳動機構推動脫扣斷路器，從而起到欠壓和零電壓保護的作用。

當電源電壓為額定電壓的75% ~ 105%時，失壓脫扣器保證斷路器的吸合和順利閉合。當電源電壓低于額定電壓的40%時，失壓跳閘裝置確保斷路器跳閘并斷開。通常，在失壓跳閘裝置的電磁線圈電路中串聯的常閉按鈕也可用于跳閘操作。

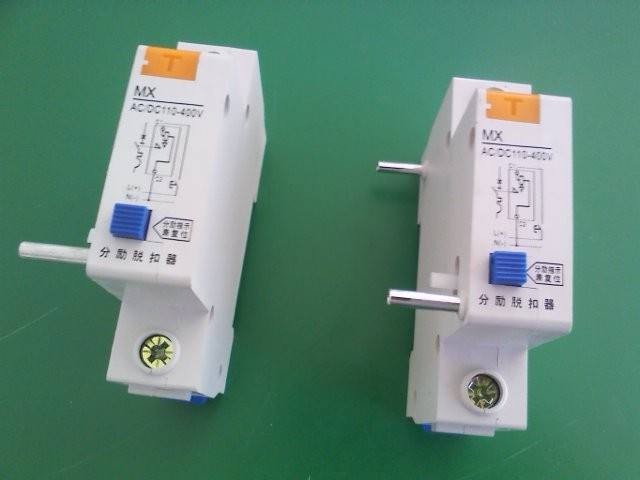

4、分路跳閘裝置

分路跳閘裝置用于遠程操作低壓斷路器的跳閘控制。其電磁線圈與低壓斷路器的電源側并聯。當需要跳閘操作時，按下常開按鈕，使分路跳閘裝置的電磁鐵吸住銜鐵，由傳動機構推動自由跳閘機構，使低壓斷路器跳閘。

5.電子脫扣器

電子釋放裝置可以具備上述所有功能，并且可以方便地進行調節。電子脫扣器是由電子元件組成的電路，它檢測主電路的電流，放大并推動脫扣機構。

熱脫扣器的保護原理 過熱保護主要是防止電機過熱。因此，在裝置中建立模型來模擬電機的加熱。考慮到正、負序過載電流的不同發熱效應，對電機的發熱和散熱過程進行了仿真計算，主要為電機發熱和長期過載提供保護。它還具有熱記憶功能，即只有在保護動作作用于跳閘或信號后，通過散熱過程將熱量累積值降至固定值以下時，才允許電機再次啟動。

熱跳閘是過熱保護的跳閘，過熱保護是延時跳閘和延時返回的過載保護。熱脫扣器設置:大于額定電流(1.1 ~ 1.2倍)

低壓斷路器熱脫扣器的功能 熱脫扣器與受保護電路串聯。當正常電流流過電路時，加熱元件加熱使雙金屬彎曲到一定程度(僅接觸傳動機構)，并達到動態平衡狀態，雙金屬不會繼續彎曲。如果發生過載，電路中的電流增加，雙金屬片將繼續彎曲。傳動機構推動自由脫扣機構釋放主觸點。主觸點在跳閘彈簧的作用下分離，從而切斷電路，起到過載保護的作用。
