如何識別晶閘管 閘流管的字符符號為“VS”，圖形符號如圖4-43所示。

國產晶閘管的類型見表4-3。單向晶閘管主要包括3CT系列和KP系列，雙向晶閘管主要包括3CT系列和KS系列，高頻晶閘管主要包括KK系列。

晶閘管有3個引腳。單向晶閘管的三個引腳分別是陽極a、陰極k和控制電極g。普通單向晶閘管的引腳如圖4-44所示。使用過程中應注意識別，不應出錯。

雙向晶閘管的三個引腳分別是控制電極g、主電極T1和主電極T2，如圖4-45所示。由于雙向柵管的兩個主電極T1和T2是對稱的，所以在使用中可以隨意更換。

單向晶閘管的結構和符號 晶閘管也稱為晶閘管，簡稱晶閘管。這是一種基于晶體管開發的大功率半導體器件。它的出現將半導體器件從弱電場擴展到強電場。晶閘管也像半導體二極管一樣具有單向導電性，但其導通時間是可控的，主要用于整流、逆變、調壓和開關。?

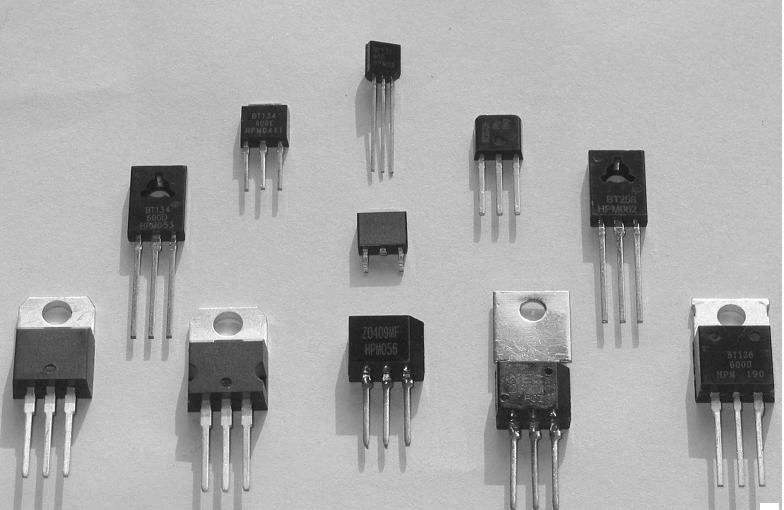

如圖7-1-1所示，晶閘管有小型塑封型(低功率)、平面型(中等功率)和插銷型(中高功率)三種。單向晶閘管的內部結構如圖7-1-2(a)所示。它是一個由PNPN四層半導體材料組成的三端半導體器件，三個引出端分為陽極a、陰極k和柵極g。單向晶閘管在陽極和陰極之間具有單向導電性，其內部可以等效為一個由PNP三極管和NPN三極管組成的復合管，如圖7-1-2(b)所示。圖7-1-3是電路圖形符號。?

晶閘管在電路中的主要作用是實現可控整流。當在晶閘管的陰極和陽極之間施加直流電壓并且沒有信號施加到控制極時，晶閘管處于關斷狀態。如果在控制電極和陰極之間施加一個小的正電壓，晶閘管就會導通。即使控制信號被移除，晶閘管仍將導通，除非陽極電源電路被斷開或者陽極電流被減小到小于晶閘管的保持電流。在正常情況下，觸發晶閘管所需的電流等于流經晶閘管的電流的1/100~1/1000。這意味著當晶閘管串聯到弧焊變壓器的次級繞組和焊接電纜時，它不僅可以將交流轉換成DC，而且還可以與相應的電子設備合作來控制焊接電流。晶閘管只有兩種工作狀態，即開和關。電流只能通過調節晶閘管的導通點(觸發角)來調節。圖2顯示了在帶有電阻負載的單相橋式可控整流電路中不同時間觸發的晶閘管的輸出波形。晶閘管越早開啟，輸出到負載的功率越大。

圖2阻性負載的單相橋式可控整流電路中不同時刻觸發的晶閘管輸出波形
