選擇低壓斷路器應考慮的幾個因素 在正確選擇電氣系統中常用的低壓斷路器時，應考慮以下因素:

(1)額定工作電壓和電流。選擇時，額定工作電壓(UN)不得低于線路的額定電壓，額定電流不得低于線路的計算電流。

斷路器的額定工作電壓與開關能力和使用類型有關，因為一個斷路器可以有幾個額定工作電壓和相應的開關能力和使用類型。

(2)長延時跳閘裝置的設定電流。所選斷路器的長延時跳閘裝置的整定電流應大于或等于線路的計算負荷電流，可由線路負荷電流的1.05 ~ 1.15倍確定，同時應大于線路導線長期允許電流的0.8 ~ 1倍。

(3)設定瞬時或短延時跳閘裝置的電流。所選斷路器的瞬時或延時跳閘裝置的設定電流應大于線路的峰值電流。

1)配電斷路器。可根據不小于1.35倍峰值電流的原則確定。

2)電機保護電路。當動作時間小于0時。02s時，可以根據不小于1.35倍電流的原則來確定。如果動作時間大于0。02s，由不小于1.7 ~ 2倍的起動電流確定。

(4)分離和欠壓跳閘參數的確定。額定電壓應等于線路的額定電壓，電流類別應根據電路的實際情況確定。

(5)短路通斷能力和短時耐受能力。額定短路分斷能力不得低于安裝現場的預期短路電流。

1)當動作時間小于0時。02s，可以忽略短路電流的非周期分量，即短路電流的周期分量的有效值作為最大短路電流。

2)當動作時間大于0時。02s，應考慮非周期性分量，即短路電流第一個周期的全電流應作為最大短路電流。

如果試驗結果表明開路和通斷能力不足，應采取以下措施:

1)添加保險絲和其他保護裝置作為后備保護。

2)使用限流斷路器，必要時選擇容量較大的斷路器。

(6)靈敏度系數。即電路中最小短路電流(通常是電路末端的兩相或單相短路電流)與斷路器瞬時或延遲跳閘電流的比值。對于選定的斷路器，應根據短路電流檢查靈敏度系數:

1)兩相短路的靈敏度系數不應小于2。

2)單相短路的靈敏度系數為1.5。

低壓斷路器在高壓實驗室中的應用 1.高壓實驗室低壓斷路器的選型

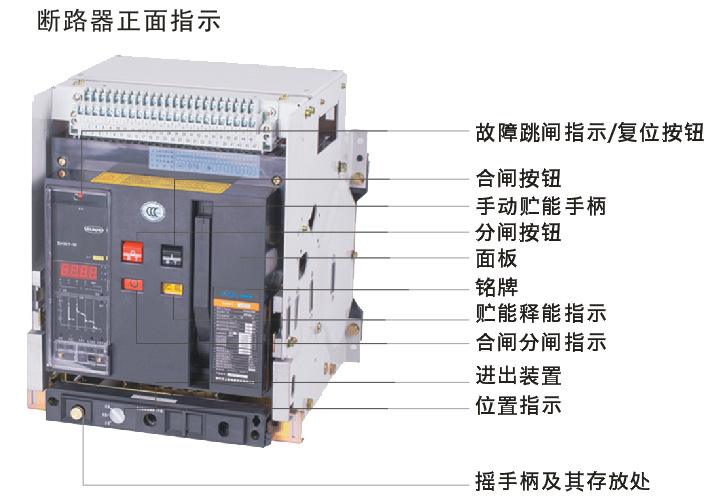

高壓實驗室選用四種低壓斷路器，如下圖所示。

圖中:A-空高電流低壓斷路器，

沖擊控制三相低壓斷路器

照明單相低壓斷路器

受大沖擊控制的低壓開關設備(高壓實驗室分區)

2.低壓斷路器在高壓實驗室中的應用

1)控制電源和非高壓設備電源必須使用隔離變壓器

隔離變壓器如下圖所示。

2)高壓實驗室(現場)必須有良好的接地系統，以保證高壓試驗的測量精度和人身安全。接地電阻不得超過0.5ω。測試設備的接地點和被測設備的接地點之間應有可靠的金屬連接。實驗室(現場)內的所有金屬結構和固定金屬安全屏蔽(格柵)必須與接地網牢固連接。接地點應有明顯標志。

為確保接地系統始終處于良好狀態，應每5年測量一次接地電阻，測量接地點的通斷狀態，并檢查一次接地線與接地點的連接情況。
