撥碼開關的工作原理

撥碼開關，也被稱為DIP開關、撥動開關，超頻開關，地址開關，撥拉開關，數碼開關，指撥開關等，是一款用來操作控制的地址開關。其核心工作原理是通過控制桿的移動，改變開關接點的連接狀態，從而實現二進制編碼的設置和電路狀態的控制。每個開關的狀態代表二進制數的一位，即ON（接通）和OFF（斷開）。在數字電路中，OFF通常表示0，而ON表示1。通過組合多個撥碼開關的狀態，可以代表一個完整的二進制地址。

此外，撥碼開關還常用于程序控制板，控制元件性能電路的導通和斷開。在一些特殊應用場景中，例如旋轉撥碼開關，其基本工作原理涉及旋轉機構和觸發裝置，主要組成部分包括旋轉軸、接觸點和觸發臂。

在使用撥碼開關時，設計人員需要充分考慮其電氣特性和具體的碼制表示方式，以滿足電路的功能需求。

撥碼開關使用方法

撥碼開關是一種常見的數字電路元件，常用于計算機、通信設備等電子設備中。撥碼開關的使用方法因不同的應用場景而異，以下是一些基本的使用方法：

1. 主電路使用：撥碼開關在主電路中的應用主要涉及到交流電網輸入和直流輸出的全過程。具體步驟包括：

   - 輸入濾波器：其作用是將電網存在的雜波過濾掉，同時也防止本機產生的雜波反饋到公共電網。

   - 整流與濾波：將電網交流電源直接整流為較平滑的直流電，以供下一級變換。

   - 逆變：將整流后的直流電變為高頻交流電，這是高頻開關電源的核心部分，頻率越高，體積、重量與輸出功率之比越小。

   - 輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。

2. 控制電路使用：撥碼開關可以用于控制電路，以改變逆變器的頻率或脈寬，達到輸出穩定。此外，還可以根據測試電路提供的資料，經保護電路鑒別，提供控制電路對整機進行各種保護措施。

3. 存儲器地址選擇：在計算機或其他數字系統中，可以使用撥碼開關來選擇存儲器地址。每個開關表示二進制數的一位，將多個撥碼開關的狀態組合在一起可以表示一個完整的二進制地址。撥碼開關在使用過程中需要注意其安裝方式和腳距等因素，以確保其正常工作。

撥碼開關英文

撥碼開關的英文是 "Dip Switch" 或 "Dip Selector Switch"。

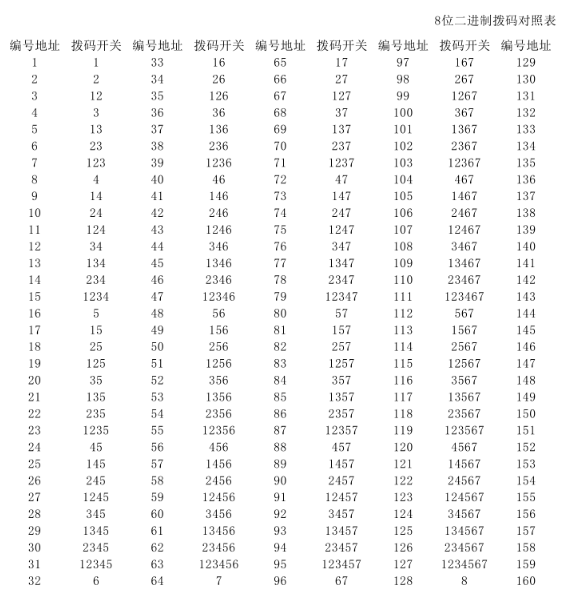

撥碼開關地址對照表

撥碼開關地址對照表主要依賴于撥碼開關的位數和每個位代表的數值。以8位撥碼開關為例，這種開關共有8個位，編號為1至8，每個位代表一個數值。在未操作（即OFF）狀態下，該位代表的值為0；將開關向ON的位置推，則該位的值為1；如果撥到下面，該位的值會依次變為2、4、8。

需要注意的是，這只是一種常見的設置方式，不同的設備可能會有不同的設置方法。同時，雖然此處的例子是一個8位撥碼開關，但是也存在其他位數的撥碼開關，如12位撥碼開關等，其地址對照規則可能會有所不同。

在數字電路中，撥碼開關通常被用于選擇地址或者其他標識符等信息。為了方便使用，撥碼開關的狀態和地址之間通常存在著一一對應的關系。

撥碼開關的作用

撥碼開關是一種常見的數字電路元件，它的主要作用包括：

1. 設置初始狀態：撥碼開關可以用于設置數字系統的初始狀態。例如，一個計數器可以通過撥碼開關來設置其初始值，或者一個存儲器可以通過撥碼開關來存儲特定的數據。

2. 選擇地址：撥碼開關還可以用于選擇不同的地址。在一些通信系統中，撥碼開關可以用于選擇目標地址，以便將數據傳輸到正確的接收器上。

3. 控制輸入輸出：撥碼開關可以用于控制輸入輸出。例如，在某些電子設備中，撥碼開關可以用于控制電源的開關，或者用于選擇不同的工作模式。

撥碼開關采用的是0/1的二進制編碼原理，多用于程序控制板，控制元件性能電路的導通斷開。這種開關是由一個或多個可旋轉的電路板組成的，通過旋轉電路板上的開關，可以改變電路的連接狀態。

撥碼開關的輸入和輸出

輸入：

二進制編碼：撥碼開關可以設置為不同的二進制編碼，例如000、001、010、011、100、101、110或111。這些編碼可以通過旋轉撥盤來設置。

 開關狀態：撥碼開關還可以用于切換電路中的開關狀態。當撥碼開關處于不同的位置時，它可以將電路連接到不同的電源或地線，從而改變電路的工作狀態。

輸出：

二進制編碼：撥碼開關的輸出是其當前設置的二進制編碼。這個編碼可以通過讀取撥盤上的位置來確定。

開關狀態：如果撥碼開關用于切換電路中的開關狀態，則其輸出將是電路中相應開關的狀態。例如，如果撥碼開關將電路連接到電源，則輸出將為高電平(或1)；如果將其連接到地線，則輸出將為低電平(或0)。

在單片機應用設計電路中，撥碼開關可以用來設置一些參數或者選擇不同的工作模式。例如，可以通過撥碼開關來控制流水燈的方向和速度，或者用來顯示不同的編碼。具體的使用方法和功能會根據不同的單片機型號和開發環境有所不同。
