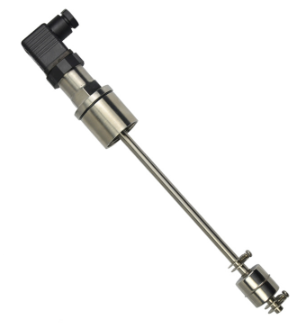

浮球開關水位控制器原理

浮球開關水位控制器是一種結構簡單、使用方便、安全可靠的液位控制器件，它具有比一般機械開關體積小、速度快、作壽命長，與電子開關相比，它又有抗負載沖擊能力強的特點，其在造船、造紙、印刷、發電機設備、石油化工、食品工業、水處理、電工、染料工業、油壓機械等方面都得到了廣泛的應用。

浮球開關是使用磁力運作的，無機械連接件，運作簡單可靠。當浮球開關被測介質浮動浮子時，浮子帶動主體移動，同時浮子另一端的磁體將控制桿上的磁體開關動作。在密閉的非導磁性管內安裝有一個或多個干簧管，然后將此管穿過一個或多個中空且內部有環形磁鐵的浮球，液體的上升或下降將帶動浮球一起上下移動，從而使該非導磁性管內的干簧管產生吸合或斷開的動作，從而輸出一個開關信號 。

浮球開關水位控制器的安裝方法

浮球開關水位控制器的安裝方法如下：

1. 準備工具和材料：浮球開關水位控制器、水泵、電源線、絕緣膠帶、螺絲刀、水管等。

2. 確定安裝位置：選擇一個合適的安裝位置，通常選擇在水箱或水池的側面或頂部。

3. 關閉電源：確保電源已經關閉，以確保安裝過程的安全。

4. 固定浮球開關：使用螺絲刀將浮球開關牢固地固定在選擇的安裝位置上。

5. 連接過濾網和墊片：在水管的進水口處，安裝上過濾網，而墊片固定在浮球的內部。

6. 裝好開關，并讓浮球能處于水平狀態，一旦水位控制器處于水位外，水管進水口有水時，浮球會移動，從而驅動開關動作。

7. 連接電源線：將水泵的電源線與浮球開關水位控制器的電源線連接起來。

8. 連接接觸器：供電接線：將漏電保護器的零線和火線接到接觸器的主觸頭輸入端的兩個端子，接觸器主觸頭的輸出端接水泵電機，接觸器的線圈A1接火線，線圈A2接到浮球開關的藍色線（或棕色線），黑色線接回零線。

浮球開關控制水泵接線方法

浮球開關控制水泵的接線方法可以分為供水接線和排水接線兩部分。

在供水接線中，首先需要將漏電保護器的零線和火線接到接觸器的主觸頭輸入端的兩個端子，接著，將接觸器主觸頭的輸出端接水泵電機。然后，將接觸器的線圈A1接火線，線圈A2接到浮球開關的藍色線（或棕色線），黑色線接回零線。

對于排水接線，其步驟與供水接線相似。你需要將漏電保護器的零線和火線接到接觸器的主觸頭輸入端的兩個端子，然后將接觸器主觸頭的輸出端接水泵電機。此外，接觸器的線圈A1接火線，線圈A2接到浮球開關的棕色線，黑色線接回零線，藍色線則不接。
