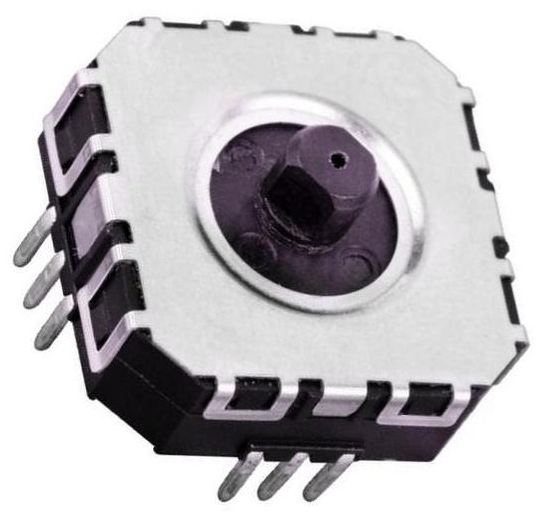

360°按鍵直角復位五向開關電氣性能測試

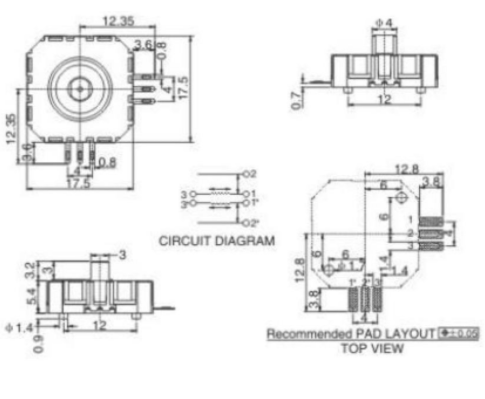

五向開關尺寸圖

1、五向開關電氣性能規格測試

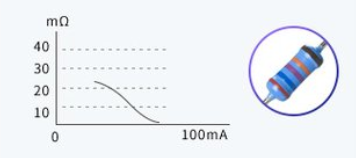

接觸電阻測試：在微小電流（100mA）以下測試，要求必須達到30mΩ以下；

2、五向開關絕緣電阻測試

輸/500V DC電壓1分鐘，按一下接觸方法測試

（1）接觸端子之間。

（2）膠座體與排腳之間；

要求必須達到100兆Ω

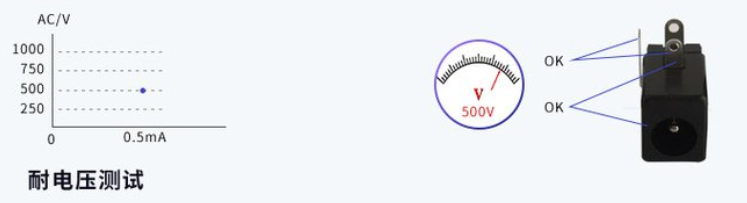

3、五向開關耐電壓測試

輸入AC 500V（50~60Hz）電壓，1分鐘感度電路為0.5mA，按以下接觸方式測試

（1）排腳相互之間；

（2）排腳于外殼之間。

要求：沒有絕緣破壞等異常。
