電力電纜VV22-3*185+1*95
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

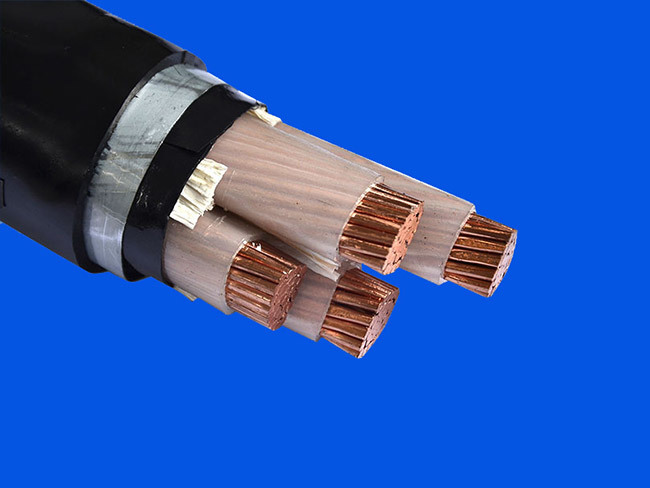

電力電纜VV22-3*185+1*95
一、產品標準:電力電纜VV22-3*185+1*95按 GB/T12706-2008 、GB/T12666-2008
二、適用范圍電力電纜VV22-3*185+1*95適用于工頻額定電壓 0.6/1 kV 及以下配電網或工業裝置中固定敷設之用。
三、使用特性
1 、工頻額定電壓 Uo/U 為 0.6/1 kV
2 、電纜導體的允許長期工作較高溫度為 70 ℃
3 、短路時（較長持續時間不超過 5s ）電纜導體的允許較高溫度：
導體截面 ≤ 300mm 2 ： 160 ℃
導體截面 ＞ 300 mm 2 ： 140 ℃
4 、電纜敷設時環境溫度應不低于 0 ℃
5 、電纜的阻燃性能符合 GB12666.5-90 標準 A 級或 C 級要求
6 、電纜彎曲半徑不小于電纜外徑 10 倍
四、產品 型號及名稱
型號 | 名稱 |
VV | 銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
VV 22 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
VV 23 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 |
五、生產范圍
型號 | 芯數 | 生產范圍 ( 標稱截面 ) (mm 2 ) | ||
銅芯 | ||||
ZA-VV ZC-VV ZR-DW-VY | 1 | 2.5-630 | ||
VV 22 VV 23 | 10-800 | |||
VV | 2 | 1.5-185 | ||
VV 22 VV 23 | 4-185 | |||
VV | 3 | 1.5-300 | ||
VV 22 VV 23 | 4-300 | |||
型號 | 芯數 | 生產范圍 ( 標稱截面 ) (mm 2 ) | ||
銅芯 | ||||
VV VV 22 VV 23 | 4 | 4-300 | ||
VV VV 22 VV 23 | 5 | 4-500 | ||
ZC-VV VV 22 VV 23 | 3+1 | 4-300 | ||
VV VV 22 VV 23 | 4+1 3+2 | 4-500 | ||
六、電纜敷設運行條件
在空氣中敷設
1 、單芯電纜平行敷設時中心距離 :185mm 2 及以下為電纜直徑的 2 倍； 240 mm 2 及以上為 90 mm
2 、周?chē)h(huán)境空氣溫度 :40℃
3 、導體的長期較高工作濕度 :70℃
直埋敷設
1 、單芯電纜不接觸敷設時 , 電纜中心距離為電纜直徑的 2 倍
2 、土壤溫度 : 25℃
3 、導體的長期較高工作溫度 : 70℃
4 、土壤熱阻系數 : 1.0℃.m/w
5 、直埋深度 :0.7m
