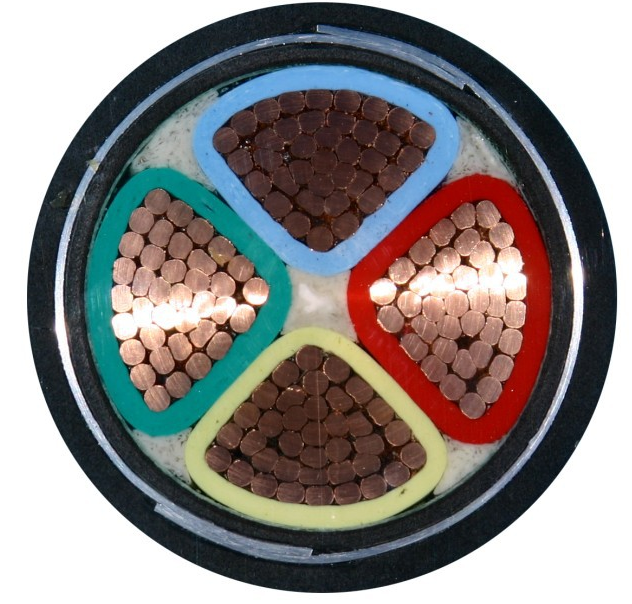

電力電纜VV-4*150
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
一、產品特點及用途
電力電纜VV-4*150適用于交流額定電壓0.6/1kV動力裝置及電力線路中傳輸電能用。低煙無鹵絕緣和護套電纜屬于環保型電纜，適用于高層建筑、鐵路等行業具有消防等特殊要求的場合。
二、電力電纜VV-4*150產品執行標準:GB/T12706等效采用IEC60502標準,阻燃特性試驗執行GB/T12666-2008標準
三、使用特性
使用特性 | 聚氯乙烯絕緣 | |
額定電壓U0/U | 0.6/1kV | |
導體***高工作溫度 | 70℃ | |
短路溫度(持續***長5s) | ≤160℃ | |
敷設時環境溫度 | ≥0℃(低于0℃需預熱) | |
敷設時允許彎曲半徑 | 單芯電纜 | 不小于電纜外徑20倍 |
多芯電纜 | 不小于電纜外徑15倍 | |
阻燃特性 | 符合GB/T19666-2005 A或B(IEC332-3) | |
四、基本型號及名稱
型號 | 產品名稱 |
VV | 聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
VV22 | 聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
VV32 | 聚氯乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜 |
ZR-VV | 聚氯乙烯絕緣聚氯乙烯護套阻燃電力電纜 |
ZR-VV22 | 聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 |
ZR-VDVD | 聚氯乙烯絕緣聚氯乙烯護套低煙低鹵阻燃電力電纜 |
ZR-YDYD | 低煙無鹵聚烯烴絕緣和護套電力電纜 |
五、代號名稱和含義
代號 | 代號含義 |
阻燃特性 | |
- | 非阻燃 |
ZR | 阻燃：分A、B、C三級 |
NH | 耐火電纜 |
絕緣 | |
V | 聚氯乙烯PVC |
護套 | |
V | 聚氯乙烯PVC |
YD | 低壓無鹵阻燃聚烯烴 |
VD | 低煙低鹵阻燃聚氯乙烯 |
鎧裝 | |
22 | 雙鋼帶鎧裝 |
32 | 細鋼絲鎧裝 |
42 | 粗鋼絲鎧裝 |
六、主要技術指標
1、成品電纜導體直流電阻(符合GB/T3956規定)；
2、工頻電壓試驗：交流50Hz 3.5kV/5min不擊穿。
